盘扣架因其各项优秀的性能

备受广大施工单位和总承包单位的青睐

如今已成为“明星产品”

但仍有事故发生

主要原因是

搭设不规范和产品不合格

今天小编给大家带来盘扣架产品中最关键也最容易被忽略的一个部位——套筒，它的好坏直接影响到架体的承载力。

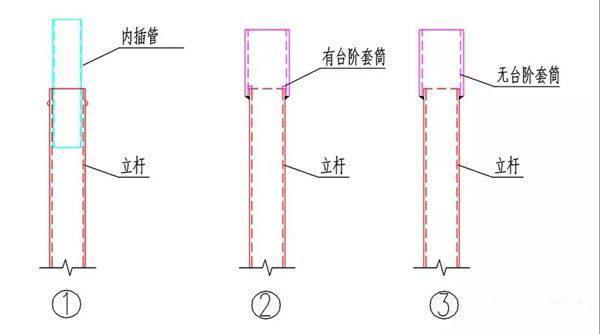

《承插型盘扣式钢管支架构件》JG/T503-2016标准中规定套筒分为3种形式：

①内插管

②内壁有台阶的外套筒

③内壁无台阶的外套筒

5.3.8内壁有台阶的连接外套管的壁厚不应小于4mm;采用无缝钢管作外套管的壁厚不应小于3.5mm;内插管的壁厚不应小于3.2mm。外套管或内插管壁厚公差不应负偏差。内壁有台阶的连接外套管长度不应小于90mm，可插入长度不应小于75mm;采用无缝光管作外套管的长度不应小于150mm，可插入长度不应小于100mm;内插管形式的连接套管长度不应小于200mm，可插入长度不应小于100mm。内插管外径与立杆钢管内径间隙不应大于2mm;无缝钢管作外套管的内径与立杆钢管外径间隙不应大于2mm;内壁有台阶的连接外套管内径与立杆外径间隙不应大于3mm。

3种套筒在立杆间上下传力时，是有本质区别的！

第①种套筒，上层立杆最底下端面与下层立杆最顶端端面直接接触，上层立杆的力直接传递给下层立杆。

第②种套筒，上层立杆最底下端面与套筒内壁台阶接触，套筒内壁台阶再与下层立杆最顶端端面接触，套筒台阶起到上下立杆传力作用。

第③种套筒，当其在最顶层或最底层时，可调底座或可调顶托的螺母将力传递给套筒，套筒通过焊缝将力传递给立杆。

联筑赚小编结语：

通过上述分析，第①种套筒，内插管与立杆内壁之间的间隙过大，会使上下立杆接触面减小，架体承载力降低。

而第③种套筒，套筒与立杆的这道焊缝显得至关重要。这就要求套筒焊缝合格率达到100%，否则发生事故的几率就会增加。

第②种套管虽然在工艺上比①和③复杂，但在产品质量上更好控制，从而保证施工安全。
